Cách In Thông Tin Đầu Bàn Sơ Đồ Trong Gerber Accumark Đơn Giản & Hiệu Quả

26/02/2025 Pham Tran Toan GERBER ACCUMARK

Hướng Dẫn Cách In Thông Tin Đầu Bàn Sơ Đồ Trong Gerber Accumark 🖨️📏

Bạn đang tìm cách thiết lập thông tin đầu bàn sơ đồ trong Gerber Accumark nhưng chưa biết cách thực hiện? 🤔 Đừng lo, Thiết Kế Rập Toán Trần sẽ hướng dẫn bạn từng bước cụ thể để cài đặt mặc định một cách đơn giản và chính xác!

1. Tại Sao Cần In Thông Tin Đầu Bàn Sơ Đồ?

Việc in thông tin đầu bàn sơ đồ giúp:
✅ Xác định vị trí chính xác của sơ đồ trên giấy in.
✅ Giúp quá trình cắt rập và sản xuất diễn ra suôn sẻ.
✅ Tăng tính chuyên nghiệp trong quản lý rập và sơ đồ.

2. Cách Cài Đặt Thông Tin Đầu Bàn Sơ Đồ Trong Gerber Accumark

🔹 Bước 1: Mở phần mềm Gerber Accumark

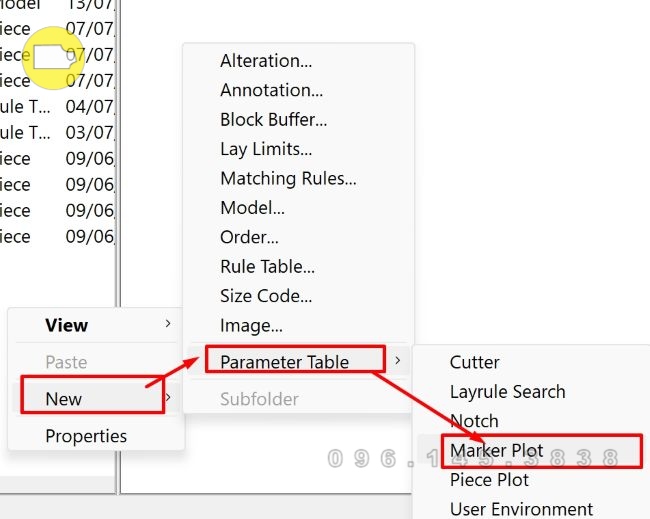

Truy cập vào AccuMark Explorer và mở thư mục khách hàng chứa sơ đồ cần thiết lập.

🔹 Bước 2: Cấu hình thông tin đầu bàn

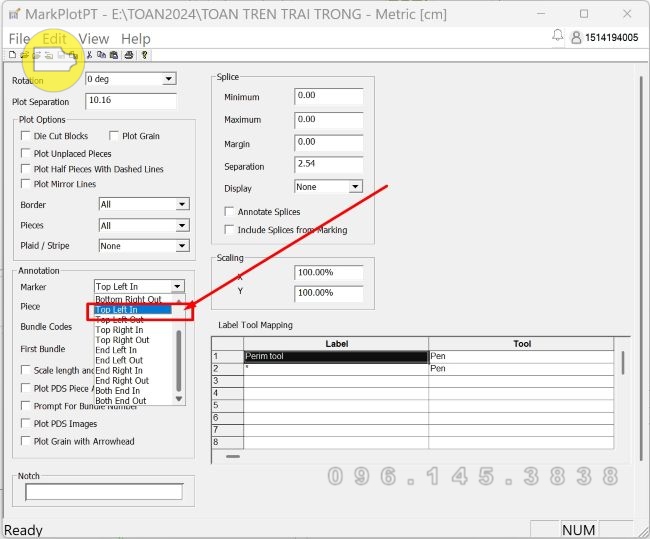

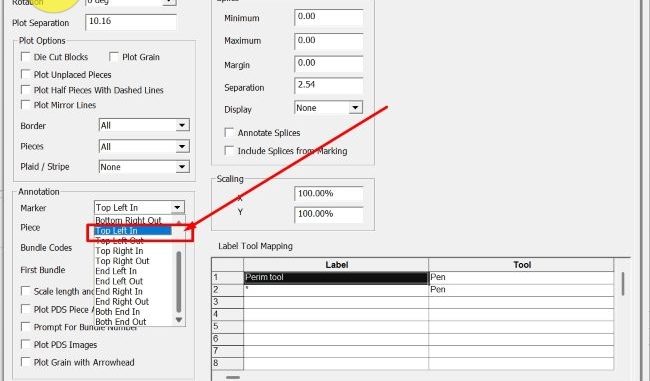

Vào Annotation → Chọn Marker.
TRong thẻ sổ ra có rất nhiều vị trí để các bạn lựa chọn, cái nào không hiểu dùng google dịch.

English	Tiếng Việt
None	Không in
Bottom Left In	In vào từ dưới trái
Bottom Left Out	In ra từ dưới trái
Bottom Right In	In vào từ dưới phải
Bottom Right Out	In ra từ dưới phải
Top Left In	In vào từ trên trái
Top Left Out	In ra từ trên trái
Top Right In	In vào từ trên phải
Top Right Out	In ra từ trên phải
End Left In	In vào từ cuối bên trái
End Left Out	In ra từ cuối bên trái
End Right In	In vào từ cuối bên phải
End Right Out	In ra từ cuối bên phải
Both End In	In vào từ cả hai đầu
Both End Out	In ra từ cả hai đầu

🔹 Bước 3: Lưu thiết lập và tiến hành in

Nhấn Save As để lưu cài đặt và tiến hành kiểm tra bản in.

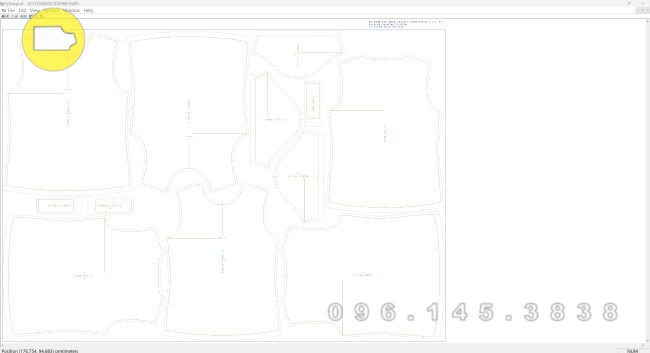

Đảm bảo thông tin đầu bàn được hiển thị đúng vị trí mong muốn.

3. Những Lưu Ý Khi In Thông Tin Đầu Bàn Sơ Đồ

✅ Kiểm tra lại thông tin trước khi in để tránh sai sót.
✅ Đảm bảo máy in và phần mềm Gerber Accumark đã được thiết lập đúng.
✅ Sử dụng khổ giấy in phù hợp để hiển thị đầy đủ thông tin.

💡 Mẹo nhỏ: Nếu bạn gặp lỗi trong quá trình in, hãy kiểm tra lại thiết lập Marker Plot và thử điều chỉnh các thông số phù hợp.
