📌 Hướng dẫn số hóa rập bằng Optitex [Chi tiết 2025]

Trong ngành may mặc, số hóa rập giúp tiết kiệm thời gian, chuẩn hóa và giảm sai sót so với thủ công. Phần mềm Optitex được dùng rộng rãi nhờ thao tác nhanh, chính xác và dễ chỉnh sửa.

Tài liệu này hướng dẫn cơ bản cách số hóa rập bằng Optitex: chấm điểm đường thẳng, đường cong, canh sợi, dấu bấm, đặt tên và lưu chi tiết. Với vài bước đơn giản, bạn có thể làm chủ công cụ và phục vụ tốt cho sản xuất hàng loạt.

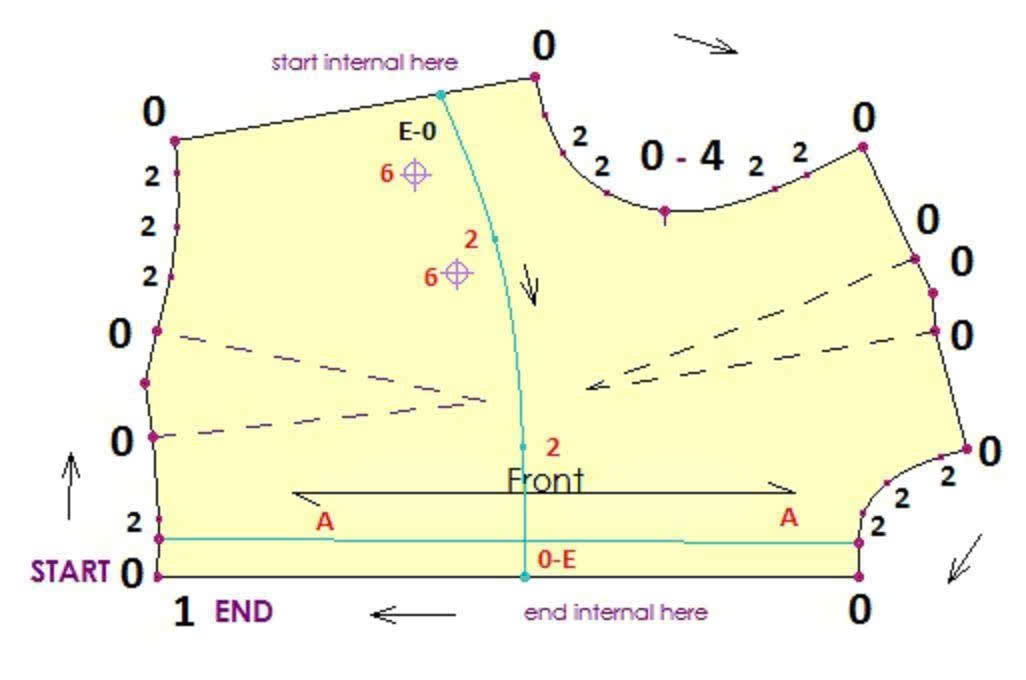

1. Các ký hiệu chính khi số hóa rập trong Optitex

• 0 → Điểm bắt đầu.

• 1 → Điểm kết thúc.

• 2 → Điểm đường cong.

• AA → Canh sợi (grain line).

• E0 → Điểm đầu trục nội vi.

• 0E → Điểm kết thúc trục nội vi.

• 6 → Lấy dấu nút.

• 14 → Dấu bấm (notch).

Đây là các ký hiệu chuẩn trong Digitalizer Optitex để phần mềm nhận diện đường viền, trục và ký hiệu của chi tiết rập.

2. Quy trình thao tác số hóa

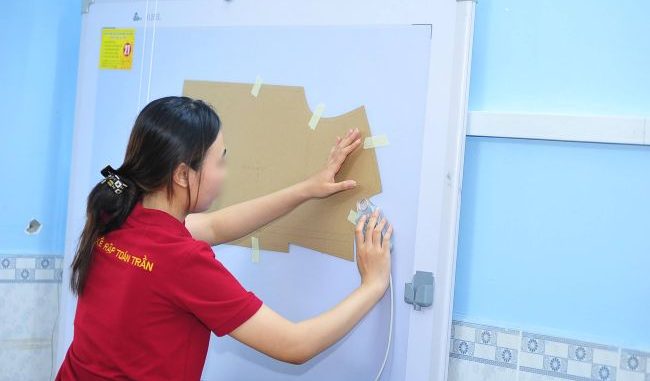

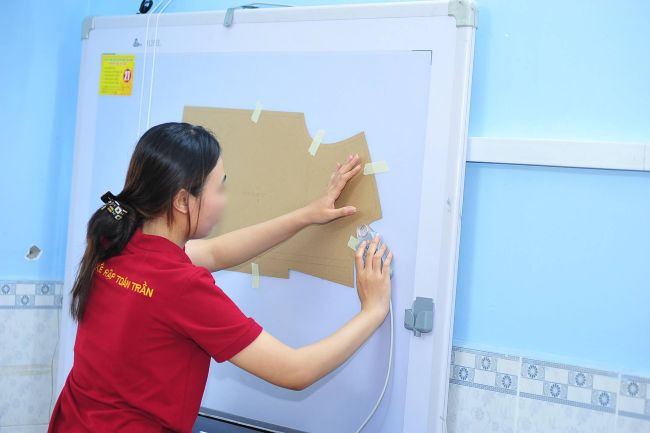

1. Đặt rập giấy lên bàn digitalizer.

2. Dùng bút/chuột chấm theo trình tự:

   • Điểm 0: bắt đầu.

   • Điểm 1: kết thúc đường.

   • Điểm 2: đi theo đường cong.

   • Các ký hiệu khác (AA, E0, 0E, 6, 14) → chấm theo yêu cầu chi tiết.

3. Sau khi hoàn tất → phần mềm hiển thị đường viền rập trực tiếp trên màn hình.

3. Đặt tên & quản lý chi tiết rập

• Sau khi số hóa xong một chi tiết, nhập tên chi tiết trực tiếp trong phần mềm.

• Có thể thêm tiền tố/hậu tố để dễ quản lý (ví dụ: Front_Bodice_SizeM).

• Dùng Ctrl + click để chọn nhiều điểm hoặc nhiều chi tiết → thao tác nhanh hơn.

4. Kinh nghiệm & lưu ý quan trọng

• Điểm notch (14) cần nhập chính xác → nếu sai sẽ ảnh hưởng trực tiếp đến giác sơ đồ và sản xuất.

• Canh sợi (AA) luôn phải có để hệ thống nhận đúng hướng canh vải.

• Đặt tên rõ ràng theo chi tiết + size → tránh nhầm lẫn khi xuất file.

• Sau khi số hóa, luôn kiểm tra lại đường cong và dấu bấm để không bị lỗi phom trước khi lưu file.

Tham khảo thêm video ở đây, chúc các bạn học thiết kế rập thành công:
